K型往復式給煤機

K型往復式給煤機

K型往復式給煤機
應用領域

K型往復式給煤機適用于礦山、礦井、選煤廠、中站、輸煤車間、港口散料碼頭等散料轉運

技術概述

散料轉運

全國24小時銷售熱線:

13668662966

K型往復式給煤機K型往復式給煤機
產品概述:
      K型往復式給煤機是利用曲柄連桿機構拖動下傾5°的底板在輥上做直線往復運動,從而把煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料從給料設備中均勻地卸到受料設備中。
　      K型往復式給煤機適用于礦山、礦井、選煤廠、中站、輸煤車間、港口散料碼頭等散料轉運，可將散料經料倉或直接進行均勻的轉載到膠帶機或其它篩選設備、貯存裝置等配合使用。實現對礦石、砂煤、糧食等散裝物料的均勻給料

技術特點

工作可靠、壽命長
重量輕，體積小，維護保養方便
結構簡單，運行可靠，調節安裝方便。
能比較準確地控制留縫大小，大大減少了漏料
驅動裝置對稱布置，并采用雙推桿
使整機愛力均衡，傳動平穩，消除了底板往復時的扭擺現象。
封閉式框架結構，大大提高了機架的剛度
裝有限矩型液力偶合器，能滿載啟動，過載保護
最大給料量可達1200噸/小時（煤）,是目前國內最大的往復式給料機。
底板有立向筋板，并用三道通長托輥支承
保證了底板本身剛度，
消除了現有往復式給料機底板工作中彎曲變形的弊病。
先進的平面二次包絡環面騾桿減速器設計
承載能力大，傳動效率高
側襯板、斜襯板與底板之間留縫可調。
襯板由小塊耐磨鋼板拼成，這樣不僅更換時輕便容易
而且可以根據實際磨損情況，有針對性地更換磨損了的襯板塊，
從而使材料合理利用 ，降低維修費用。

工作原理

K型往復式給煤機是由機架、底板給料槽傳動平臺、漏斗閘門、托輥等組成。其傳動原理：當電動機開動后，經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底板在插輥上作直線往復運動，將煤均勻地卸到運輸機械或其它篩選設備上。該機設有帶漏斗、帶調節閥門和不帶漏斗、不帶調節閥門兩種形式.

K型往復式給煤機

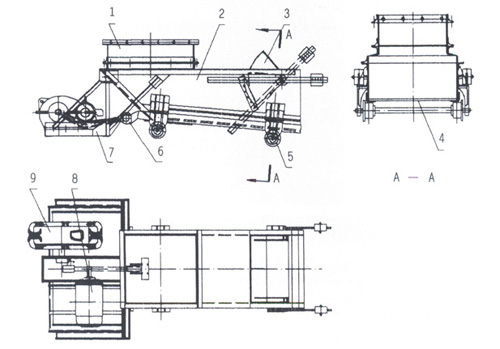

該機由閘門1、槽體2、調節裝置3、底板4、滾輪5、曲柄連桿裝置6、底架7、電機8、減速機9組成。物料由閘門落入槽體內，電機帶動減速機，再通過曲柄連桿帶動底板作往復運動，從而實現輸送給料的目的。

技術參數

型號規格
 K-0 K-1 K-2 K-3 K-4
給料
能力
（t/h）		 底板行程
（mm）		 曲柄
位置		 無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤
200
150
100
50		 4
3
2
1		 100
75
50
25		 90
67
45
22		 150
112
75
39		 135
100
68
34		 225
170
133
55		 200
150
100
50		 330
247
165
83		 300
220
150
75		 590
440
295
148		 530
395
268
132
曲柄轉速（r/min） 57 57 57 62 62
電動機 型號 YB160M1-8
（Y160M1-8）		 YB160M1-8
（Y160M1-8）		 YB160M1-8
（Y160M1-8）		 YB160M-6
（Y160M-6）		 YB200L1-6
（Y200L1-6）
功率 4 4 4 7.5 18.5
轉速（r/min） 720 720 720 970 970
減速機 型號
速比		 JZQ-350
12.64		 JZQ-350
12.64		 JZQ-350
12.64		 JZQ-400
15.75		 JZQ-500
15.75
允許最
大粒度
（mm）		 含量10%以下
含量10%以上		 250
200		 350
300		 400
350		 500
450		 700
550
設備
重量
（kg）		 帶 料 斗
不帶料斗		 1127
1026		 1251
1144		 1481
1342		 1927
1735		 2737
2505

注：表中所列給料能力為調節閘門調到最大位置（相當不帶調節閘門時的能力）
