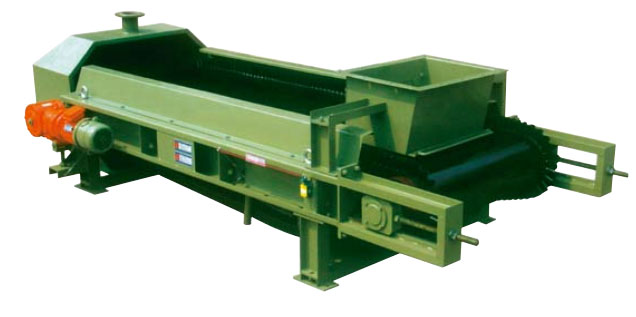

TDG帶式調速定量給料機

應用領域

應用于建材、化工、礦山、冶金、電力、糧食、飼料、玻璃、陶瓷、港口等行業。

技術概述

適用于對塊、粒狀、固態物料或粉狀物料在動態輸送過程中進行配料、輸送、自動連續計量的理想設備。

全國24小時銷售熱線:

13668662966

獲取優惠報價 在線咨詢?cè)O(shè)備

產品概述:

TDG帶式調速定量給料機是在國內外先進技術的基礎上消化、吸收、改進開發的新一代計量秤產品；一種新型輸送、給料、稱量、控制系統裝置。它既有稱量精度高、運行穩定、維護量小等優點，還有調節簡單方便、多種定量設定等特點。集輸送、控制、計量一體化，適用于對塊、粒狀、固態物料或粉狀物料在動態輸送過程中進行配料、輸送、自動連續計量的理想設備。適用于單機和集散控制系統。該設備結構設計穩固、剛度大、外形美觀、安裝方便、能有效防止物料的撒落。含自動清掃、自動漲緊、自動調偏裝置，是計量給料理想首選設備，也是替換進口產品的最佳選擇。

技術特點

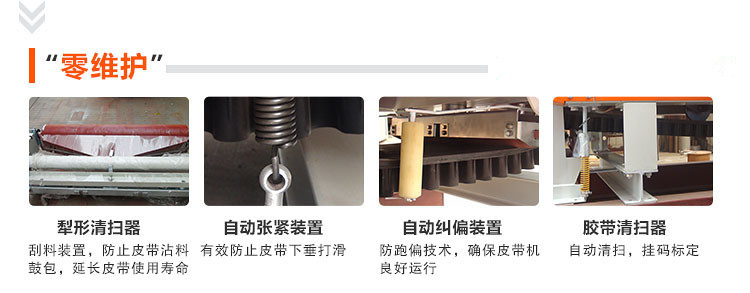

采用耐高溫皮帶，在惡劣環境下使用壽命長

皮帶內外側的刮板避免皮帶粘料及皮重變化

無須協助，皮帶更換方便，簡化維護。

輸送自動糾偏裝置避免因皮帶跑偏而影響生產

特殊結構稱重托輥，高精密軸承，

徑向跳動小，轉動靈活，穩定性高。

主、從滾筒采用自動調心軸承，安裝調整十分方便

軸裝式減速電機，振動小、穩定性高。

皮帶自動張緊裝置，保證了皮帶張力的恒定，保證計量精度。

輕薄型膠帶或聚脂帶，撓屈性能好，秤體皮重輕

測速裝置在從動滾筒上，速度跟蹤準確

更小流量可采用步進電機驅動，跟蹤速度準確，抖動小。

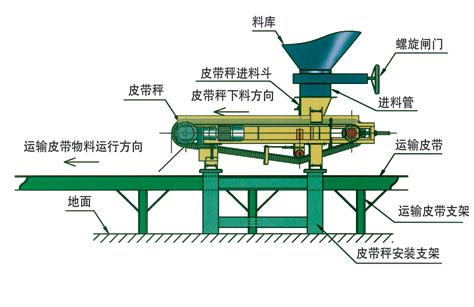

工作原理

結構特點：

　　
1.由冷彎C型鋼板組成秤體框架，結構新穎，強度大，適合于各種規格非標秤體的設計；

　　2.一體化直聯式減速電機，國外進口技術制造，低噪音、低震動、抗粉塵、長壽命、高可靠性；減速電機帶反力矩?fù)?板，軸裝結構。與秤體主動滾筒直接相聯，安裝、調試與維護極其方便。

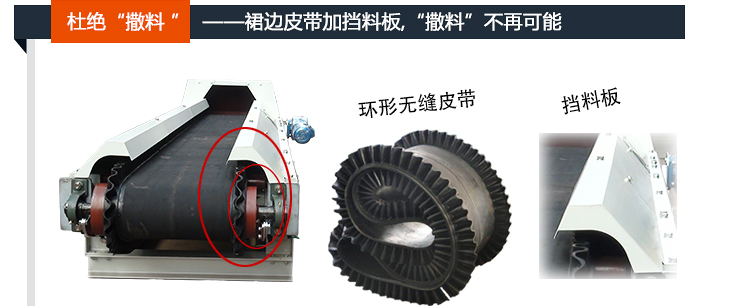

　　3.環形無接頭皮帶，裙邊皮帶結構；

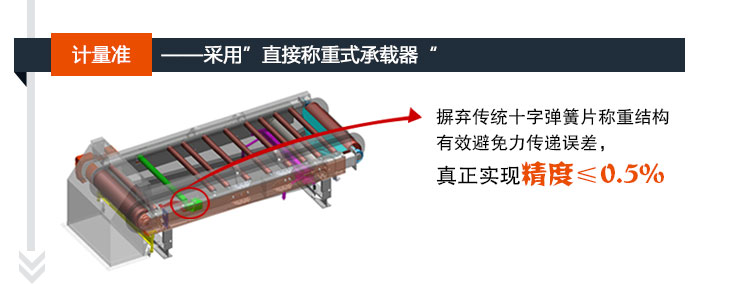

　　4.獨特設計的稱量機構，受力更均勻，線性與重復性更好；

　　5.弱磁式齒輪測速裝置的設計，配合測速電路真實的反應了電機速度，測速信號準確、可靠；

　　6.獨特的皮帶防跑偏裝置，托輥結構，可自由調節張緊托輥；

　　7.秤體進料裝置自帶托板，可控制進料量與封料，以便秤體標定與校

技術參數

**TDG調速定量給料皮帶秤-配置表：**
皮帶寬度	減速電機型號規格(SBD50、65系列)	皮帶線速度(m/s)	荷重傳感器	變頻器額定轉速(Hz)	臺時產量(t/h)	參考臺時產量(t/h)
650	SBD65-923-1.1kw	0.0082	50	50	0.1～1.0	0.2～0.8
650	SBD65-619-1.1kw	0.0254	50		0.4～4.0	0.65～3.2
800	SBD65-253-1.5kw	0.0621	100		2.0～20	4.0～16
800	SBD65-102-1.5kw	0.1539	100		4.0～40	10～32
1000	SBD65-91-1.5kw	0.1725	100		10～100	40～80
1200	SBD65-59-1.5kw	0.2661	200		16～160	80～120
秤體寬度：B500～1800mm；　　臺時產量：0.2～2000t/h；

TDG帶式調速定量給料機主要技術參數


型號	帶寬	功率（kW）	產量(m3/h)	B	B1	B2	B3	L1	L2	L3
TDG400	400	0.75	0-12	400	525	575	840	1600	2000	2415
TDG500	500	0.75	2-18	500	625	675	940	1600	2000	2415
TDG650	650	1.1	3-24	650	775	825	1100	1600	2000	2415
TDG800	800	1.5	3-30	800	925	975	1250	1600	2000	2415
TDG1000	1000	2.2	6-60	1000	1125	1175	1460	1600	2000	2520
TDG1200	1200	3/4	8-80	1200	1325	1375	1670	1600	2000	2520
TDG1400	1400	3/4/5.5	10-100	1400	1525	1575	1880	1600	2000	2520
型號	H	H1	C	M	N	E	F	axb		cxd
TDG400	450	810	565	200	300	200	300	125x2		125x2
TDG500	450	810	665	300	400	300	400	175x2		175x2
TDG650	450	810	815	400	500	400	500	150x3		150x3
TDG800	450	820	965	500	600	500	600	137.5x4		137.5x4
TDG1000	450	900	1165	700	800	500	600	162.5x4		137.5x4
TDG1200	450	900	1365	700	800	500	600	162.5x4		137.5x4
TDG1400	450	900	1565	700	800	500	600	162.5x4		137.5x4
